Stabilizovaný zdroj s LM 317T
Úvod
Jedná se o regulovatelný stabilizovaný zdroj s použitím liniárního napěťového stabilizátoru LM317T. V tomto zapojení je výstupní napětí v rozmezí 1,2 - 12V. Zapojení jsem převzal ze stránek Jaroslava Belzy a mírně upravil pro mé potřeby.
V prodejně Hadex v Ostravě jsem zakoupil za 150,- toroidní transformátor s dvěmi sekundárnimi vinutími (2*12V/1A), které jsem zapojil paralelně -> 12V/2A. Většinu ostatních potřebných věcí jsem měl doma, jelikož mi zbyly ze zdroje, jenž jsme konstruovali ve škole a který ani po třech opravách shématu učitelem nesplňoval požadovanou funkčnost. Dle proudového odběru a rozdílu mezi vstupním a výstupním napětím je nutné zvolit velikost chladiče stabilizátoru LM317T. Maximání výstupní proud stabilizátoru je 1,5A, spičkově je ale stabilizátor schopen dodávat i proudy větší. Stabilizátor obsahuje proudovou pojistku nastavenou někde mezi 1,5 - 2,2A (záleží na kusu).
Chlazení
Na chladiči se nevyplatí šetřit, pokud nechcete častěji vyměňovat stabilizátor ;). Pro mé potřeby jsem zvolil hlinikový chladič z Hadexu za 26,- + aktivní chlazení 50mm (12V DC) ventilátorem z Alfy. Jelikož se jedná o levný ventilátor, tak při 12V je hluk velký, ale při napětí kolem 5V je již neslyšitelný.

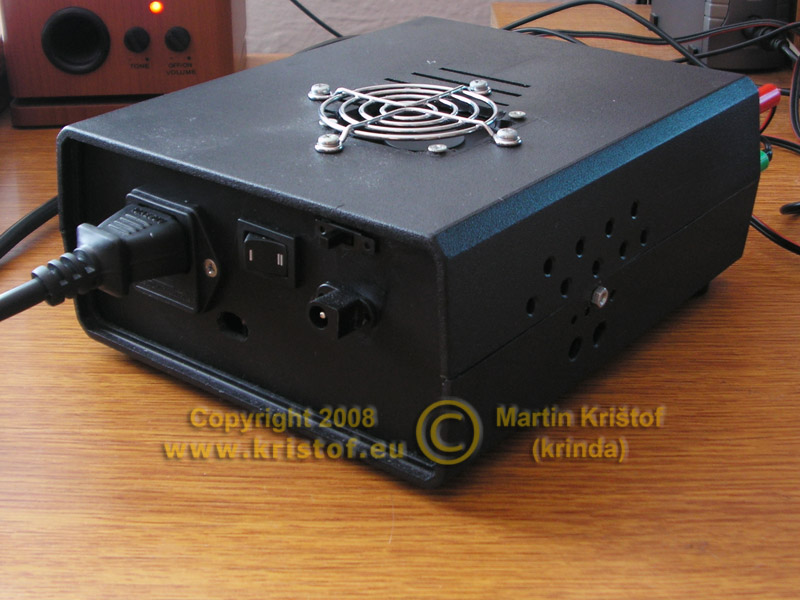

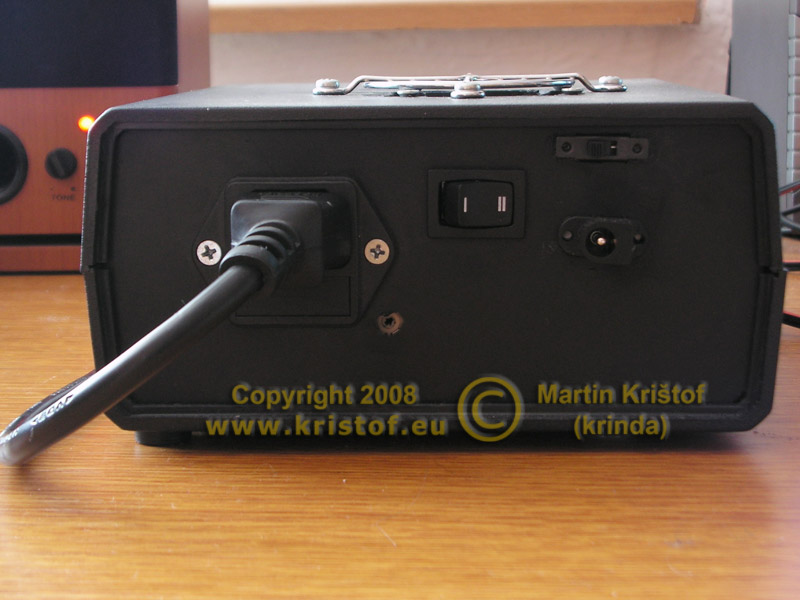

Na zadní stranu zdroje jsem vyvedl napájení pro ventilátor pomocí standartního napájecího konektoru a umístil zde také přepínač, jímž lze volit zda chcete ventilátor napájet přímo z výstupu zdroje, nebo zda bude použit externí zdroj napětí či zda bude ventilátor vyřazen z provozu. Pokud je ventilátor připojen, je třeba počítat s odběrem 0,12A při 12V
Detaily provedení

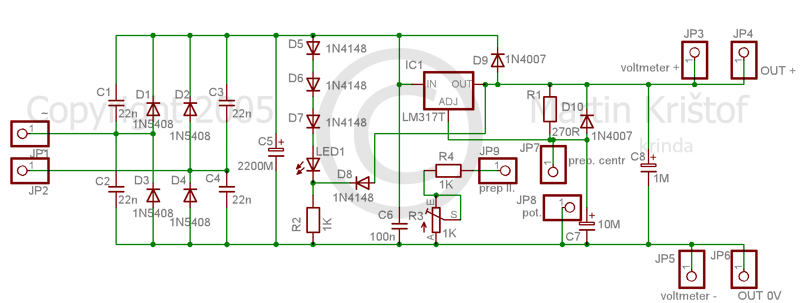

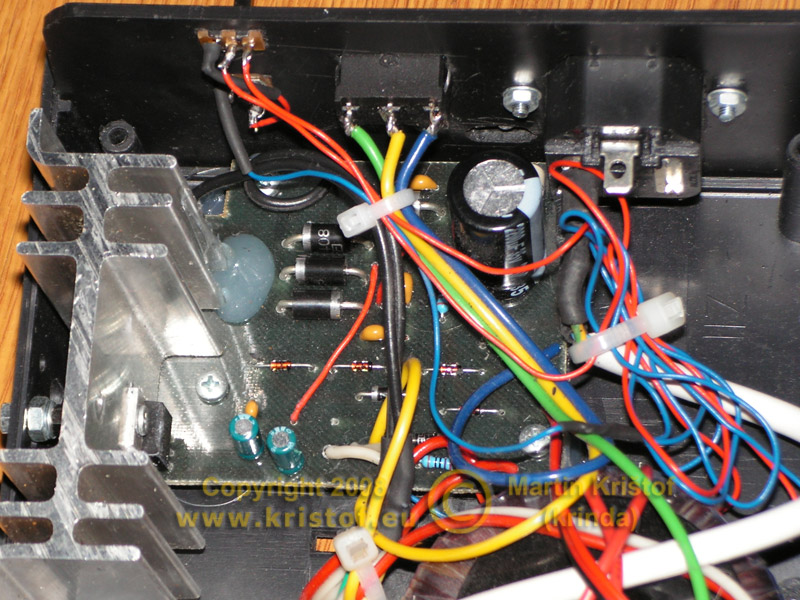

Celý zdroj je umístěn v platové krabici zakoupené v GM Electronic, kde jsem zakoupil také všechny diskrétní součástky. Analogový panelový voltmetr je z Hadexu za 125,-, lze sehnat i levnější ale pochybné kvality. Lze také zakoupit digitální LED či LCD panelový voltmetr. Připojení síťového napětí je realizováno pomocí počítačové zásuvky s pojistkou a počítačového kabelu. Pojistku jsem zvolil 315mA, rychlou.
Pro nastavení výstupního napětí je použit potenciometr nebo odporový trimr v sérii s rezistorem. Na trimru je možné zvolit výstupní napětí v rozmezí 6 - 10,8V, na potenciometru zhruba v rozmezí 1,25 - 14V. V zadní části zdroje je umístěn přepínač, kterým se volí výběr nastavení výstupního napětí (potenciometr x trimr).
V zadní části krabice je vyvrtán otvor pro regulaci trimrem, na bokách krabice pak díry usnadňující odvod teplého vzduchu od chladiče.
Seznam součástek
toroidní transformátor 230V/2*(12V/1A)
keramický kondenzátor 22nF, 4ks
keramický kondenzátor 100nF
elektrolytický kondenzátor 2200uF/25V
elektrolytický kondenzátor 10uF/25V
elektrolytický kondenzátor 1uF/25V
dioda 1N5408, 4ks
dioda 1N4148, 4ks
dioda 1N4007
LED, zelená, nízkopřikonová
rezistor 1K, 2ks
rezistor 270R
odporový trimr 1K
potenciometr 2K5
stabilizátor LM 317T
panelový voltmetr 0-30V
panelové svorky, 2ks
vypínač s podvícením 230V
přepínač I 0 II
přepínač I II
počítačový napájecí konektor s pojistkou
počítačový napájecí kabel
napájecí konektor
pojistka 315mA, rychlá
vodiče
Fotografie
Závěrem
Pokud se rozhodnete pro konstrukci zdroje, doporučuji navštívit stránky pana Belzy. Pokud máte zájem o schéma plošného spoje, kontaktujte mě.
